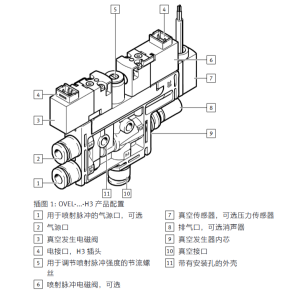

FESTO OVEL 系列真空发生器等轴测结构

真空吸附阶段：控制系统给左侧真空发生电磁阀（3）通电，主气源口（2）的压缩空气进入发生器内芯（11），通过文丘里效应在真空接口（1）产生负压，吸盘完成工件吸附；可选的真空传感器（7）实时监控真空度，向系统反馈到位信号。

工件释放阶段：关闭真空发生电磁阀，给右侧喷射脉冲电磁阀（6）通电，压缩空气（主气源或独立气源口 10 输入）经节流螺丝（5）调节强度后，进入真空回路快速破除负压，让工件可靠脱离吸盘，避免粘连。
