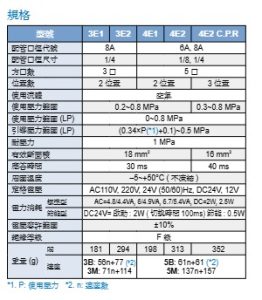

Mindman MVSC-220 系列电磁阀性能参数

一、产品结构与通口规格

该系列电磁阀按功能结构分为三大类：3 口 2 位型（包含 3E1 单线圈、3E2 双线圈两种控制形式）、5 口 2 位型（包含 4E1 单线圈、4E2 双线圈两种控制形式）、5 口 3 位型（4E2 C.P.R，带中位机能的特殊结构）。配管口径方面，3 口型统一为 1/4 英寸（8A）规格，5 口型支持 1/8 英寸（6A）、1/4 英寸（8A）两种可选，可适配不同流量与管路布局需求；所有型号仅适配空气作为工作流体，完全符合工业气动系统的通用使用要求。

二、压力与气动性能参数

标准型产品的常规使用压力范围为 0.2~0.8MPa，其中 5 口 3 位型的使用压力范围为 0.3~0.8MPa；3 口型额外提供 LP 低压专属版本，使用压力范围拓展至 0~0.8MPa，对应引导压力范围为 (0.34×P+0.1)~0.5MPa，适配低压工况需求。全系列耐压力统一为 1MPa，满足工业气动系统的耐压冗余要求，保障运行安全性。有效断面积方面，2 位型为 18mm²，3 位型为 16mm²，流量充足可稳定驱动中大型气缸；响应时间上，2 位型为 30ms，3 位型为 40ms，换向速度稳定，适配高频动作的自动化场景。环境适用温度为 - 5~+50℃（无冻结），可在常规工业车间环境下长期稳定运行。

三、电气规格与功耗特性

全系列支持 AC110V、220V、24V（50/60Hz），DC24V、12V 全工业通用额定电压，电压容许范围为 ±10%，可适配不同的控制电源环境。功耗分为标准型与节能型两类：标准型 AC 功耗为 4.4~6.7VA，DC 功耗为 2~2.5W，适配常规控制场景；DC24V 专属节能型采用 “启动 2W（持续 100ms）+ 保持 0.5W” 的分时驱动方案，大幅降低线圈发热与长期运行功耗，提升产品使用寿命，适配长时间连续运行的工况。全系列绝缘等级为 F 级，具备优异的电气绝缘与耐热性能，保障长期高频运行的电气安全性。

四、重量参数

单阀本体重量按结构区分：3 口型为 181~294g，5 口 2 位型为 198~352g，3 位型对应更高重量；配套连座（汇流板）重量按安装位数计算，3 口连座（3B/3M）、5 口连座（5B/5M）分别有对应计算公式，可精准核算集成阀岛的整体重量，为设备结构设计、负载核算提供准确依据。
