SMC JSY系列电磁阀核心设计

核心结构原理

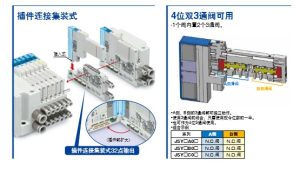

标题标注的1 个阀内置 2 个 3 通阀，是该设计的核心：单个电磁阀阀片内部，集成了 A 侧滑阀、B 侧滑阀两套完全独立的阀芯与气路结构（剖面图中黄色为独立阀芯，红色为对应驱动端），相当于把 2 个独立的 3 通电磁阀，集成在 1 个阀片的宽度内。

且 A 侧、B 侧的两套 3 通阀可完全独立动作，互不干扰，可分别控制两个独立的气动执行元件。

核心功能与优势

空间利用率翻倍：原本需要 2 个阀位实现的 2 组 3 通阀控制，现在仅需 1 个阀位即可完成，标注的 “使用 3 通阀的场合，只需使用现今位数的一半”，直接将阀岛的安装空间压缩 50%，进一步提升集成密度；

功能灵活拓展：该双 3 通集成结构，还可组合作为4 位 5 通阀使用，可实现气缸的中间停止、加压、排气等多位置复杂动作控制，适配特殊工况的定制化需求。
