FESTO圆形气缸安装规范

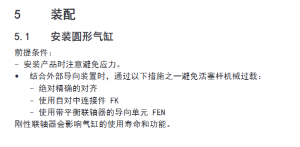

当气缸需要搭配外部直线导轨、滑台等导向装置带动负载时（长行程、重载、高精度运动的通用场景），安装同轴度的微小误差，都会让活塞杆承受额外的径向力，必须采用以下 3 种方案之一规避机械过载：

方案 1：绝对精确的对齐

要求气缸活塞杆的运动轴线，与外部导向装置的运动轴线 100% 同轴、无任何偏差，完全消除径向偏载。该方案对加工、现场安装的精度要求极高，很难长期稳定保证，仅用于超高精度的定制化设备。

方案 2：使用自对中连接件 FK

FK 是 FESTO 官方的自对中浮动接头（万向 / 鱼眼接头），安装在活塞杆前端与负载之间，可自动补偿径向、角度方向的安装同轴度误差，吸收偏差带来的额外应力，避免活塞杆承受径向力，是工业现场最常用、性价比最高的通用方案。

方案 3：使用带平衡联轴器的导向单元 FEN

FEN 是 FESTO 官方的集成式导向驱动单元，自带平衡联轴器（浮动补偿结构），将气缸与导向装置集成一体化，出厂已保证同轴度，自带误差补偿能力，无需现场调试对齐，适合标准化、高可靠性的设备场景。
