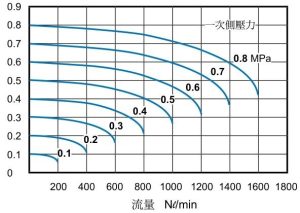

Mindman MVSC-220 系列电磁阀流量 - 压力特性曲线

横轴（X 轴）：气体流量，单位为 Nl/min（标准升 / 分钟），数值范围 0~1800，代表电磁阀输出的气体流量大小；数值越大，流量越高，可带动气缸等气动执行元件的动作速度越快。对比同品牌 MVSC1-150 系列（最大流量 360Nl/min），该系列大流量特性显著，适配中大型气缸的高速动作需求。

纵轴（Y 轴）：二次侧压力，单位为 MPa，即电磁阀出气口（接气缸的工作口）的实际输出压力，是最终给到气动执行元件的有效工作压力。

蓝色曲线：每一条曲线对应一个固定的一次侧压力（电磁阀进气口的输入压力），从 0.1MPa 到 0.8MPa，与规格书里该阀 0.2~0.8MPa 的标准使用压力范围完全匹配；最上方曲线为 0.8MPa 进气，最下方为 0.1MPa 进气。
