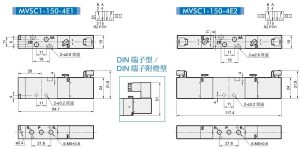

Mindman MVSC1-150 系列电磁阀气路安装尺寸

MVSC1-150-4E1（左侧）：单线圈5 通电磁阀。

结构特征：仅右侧有一个电磁线圈 / 接线端子盒。

控制方式：通电换向，断电复位（弹簧复位）。

MVSC1-150-4E2（右侧）：双线圈5 通电磁阀。

结构特征：左右两侧各有一个电磁线圈 / 接线端子盒，对称分布。

控制方式：脉冲通电换向，断电保位（具备记忆功能，不泄压）。

气路符号图例：

顶部小图明确了气路接口定义：P为进气口，R1/R2为排气口，A/B为工作口（接气缸）。
