Mindman MVSC-220 系列电磁阀结构与安装尺寸

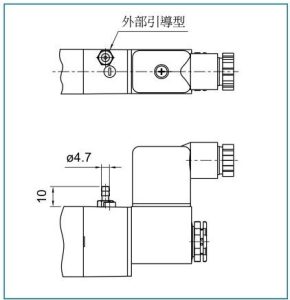

上方俯视图

标注「外部引导型」的六角接头，就是外部引导气源的进气接口，是该规格与标准型阀体的核心外观差异；

接口旁的一字槽为手动调试按钮，可在不通电的情况下手动推动阀芯换向，用于设备调试、故障排查；

中间十字螺丝为接线端子盒的固定螺丝，最右侧带螺纹的结构为 DIN 标准接线端子的锁紧螺母，用于接入控制电源。

下方侧视图（核心安装尺寸）

Ø4.7：外部引导气源接口的适配接管外径为 4.7mm，是气管 / 接头选型的核心依据，需匹配对应规格的微型气动接头与气管；

10：该引导接口突出阀体表面的有效长度为 10mm，是设备布局时预留安装空间、避免气管弯折 / 与周边结构干涉的关键参考尺寸。
