费斯托 VZWL-F 系列电磁阀的核心技术参数

一、接口与通径对应关系：全规格覆盖

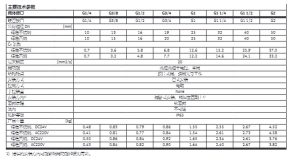

表格以硬管接口为核心索引，明确了 G1/4 至 G2 全系列接口与公称通径的匹配关系，这是选型的第一步：

接口规格：涵盖 G1/4、G3/8、G1/2、G3/4、G1、G1 1/4、G1 1/2、G2 八种工业通用英制管螺纹规格，从小口径到大口径完整覆盖，满足不同流量层级的管路安装需求。

公称通径 DN：不同接口对应固定通径，铸造不锈钢与铸造黄铜阀体的通径基准一致，仅 G3/8 接口处存在细微差异（不锈钢 13mm、黄铜 15mm），其余规格通径完全相同，通径随接口增大而递增，从 10mm 逐步提升至 50mm，适配从微流量到大流量的全场景流体控制。

二、流量性能核心指标：Cv 系数差异解析

Cv 系数是衡量电磁阀流量能力的核心参数，表格清晰区分了铸造不锈钢与铸造黄铜阀体的流量差异：

整体趋势：Cv 系数随通径 / 接口增大呈线性递增，接口越小流量能力越弱，接口越大流量能力越强。

材质差异：同接口下铸造不锈钢阀体的 Cv 系数略高于铸造黄铜，例如 G3/8 接口不锈钢为 3.6、黄铜为 3.2；G1/2 接口不锈钢 5.8、黄铜 4.8；G2 接口不锈钢 37.0、黄铜 33.2。不锈钢材质在流量性能上更具优势，适配对流量要求更高的工况。

介质粘度限制：统一标注最大适用介质粘度为 20mm²/s，说明该系列阀更适配低粘度流体，如常规压缩空气、清水、轻质油液等，高粘度介质需谨慎选型。

三、产品重量：材质与电压双重影响

表格详细列出了不同阀体材质、不同工作电压下的产品重量，为设备安装、支架设计提供参考：

材质影响：同接口、同电压下，铸造黄铜阀体重量略高于铸造不锈钢（如 G1/4 接口黄铜 24V DC 为 0.50kg，不锈钢为 0.48kg）；大口径接口（如 G2）重量差异更明显，不锈钢 24V DC 为 4.52kg，黄铜为 3.76kg。

电压影响：同材质、同接口下，AC220V 线圈版本重量略高于 DC24V 版本，这是由于交流线圈组件的体积与重量略大于直流线圈，例如 G1 不锈钢 AC220V 为 1.54kg，DC24V 为 1.55kg（细微差异）；G1 1/2 不锈钢 AC220V 为 2.73kg，DC24V 为 2.67kg。

四、阀功能与安装控制：标准化配置特征

除核心参数外，表格明确了该系列阀的标准化功能与安装要求，确保选型匹配性：

阀功能：固定为两位两通单电控、常闭（NC）型，断电默认关闭，仅控制一个进口、一个出口的通断，无换向功能，属于标准开关阀配置。

结构与安装：采用膜片式阀 + 强制先导工作结构，电动管式安装，无手控装置（None）；强制先导结构是其核心优势，支持零压差工况开启。安装方向严格要求阀卧式安装、线圈垂直朝上，安装方向错误会直接影响阀的正常工作与使用寿命。

密封与防护：采用软密封原理，密封性优异；防护等级为IP65，防尘防水能力极强，适配潮湿、多尘的工业现场环境，且介质流向不可逆，安装时需严格确认管路流向。
