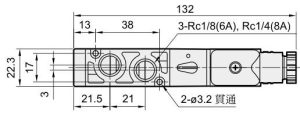

金器MVSC-220 系列电磁阀安装尺寸

整体外形尺寸（安装空间预留用）

阀体总长度：132，指从阀体最左端到右侧接线端子盒最右端的总长度，是设备布局时必须预留的最小水平安装空间。

阀体主体最大高度：22.3，指阀体的垂直方向最大外形尺寸，是安装时需要预留的垂直空间。

气路接口中心高度：17，指气路螺纹接口的中心到阀体底部安装基准面的垂直距离；3为安装基准面的偏移尺寸，是阀体安装定位的核心基准。
