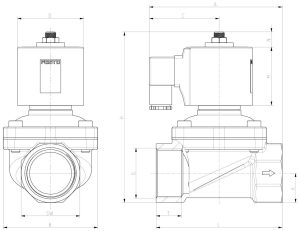

FESTO VZWL-F 系列电磁阀外形尺寸图

左侧：主视图（正视图）

是从阀的管路接口端面正对观察的视角，可清晰看到：

上部为电磁线圈组件，带顶部接线端子，标注有 FESTO 品牌标识；

下部为主阀体，中心是管路连接的内螺纹接口，可直观看到阀体的横向宽度、接口规格相关尺寸。

右侧：左视图（侧视图）

是从阀的侧面轴向观察的视角，可完整看到阀的整体长度、高度与内部流向逻辑：

清晰拆分了「电磁线圈 + 主阀体」两大核心部件的装配关系；

阀体上的箭头是介质唯一允许流向标识，对应该阀「流向不可逆」的技术要求，安装时必须严格按箭头方向接入管路，接反会导致阀无法正常开关、密封失效。
